电源极限第二弹 高端80Plus电源

7月上刊的《主流与网吧电源大考验》让大家过了一把“酷刑”折磨电源的瘾。现在，那些平日里高高在上、号称高品质的顶级电源，又能否撑得过更为严苛的“炼狱”考验呢？

高端电源更需“折磨”

对于主流与网吧电源来说，我们在7月上刊的“酷刑”折磨也许过于“残忍”：大多数测试样品的转换效率都没有达到预期的水平；近半数通不过电磁干扰测试和AC输入电压瞬时跳变测试；在动态负载测试中更是全军覆没。这种极限测试方法的初衷是在主流和网吧电源中优中选优，为普通玩家推荐性能更高、运行更稳定的产品，只是后的测试结果表明，电源仍然是一分钱一分货的道理，低价产品必然在某些方面有所牺牲。

实际上，这样的“酷刑”更多地是为高端电源而定制的，市场上销售的那些高端电源，特别是大功率的80Plus金牌电源也更需要进行这样的极限测试。一是因为发烧友在高负载的游戏中，以及极限超频时更需要一款高效、稳定的电源；二是发烧友花高价购买了这些高端电源，它们是否物有所值，像标榜的那样具有顶尖的品质？这些疑问，都需要我们用严苛的极限测试来检验。所以在主流电源测试的同时，我们也对高端电源进行了极限测试。

在测试产品的选择上，我们基于四路SLI超频平台的功耗需求，挑选的是额定功率800W以上、80Plus铜牌以上的电源。在此前提下，每家品牌尽量送测自己的顶级型号，所以大家可以看到本次测试的电源大多是1000W以上的80Plus金牌电源，这也正好符合发烧友的胃口。

追求极限的测试方法

与上一次的电源极限测试相比，本次测试除了之前的测试项目之外，针对高端电源的需求特性还增加了交叉负载测试，以满足发烧友的各种带载需求。而往常的高端电源拆解分析，在严谨的测试方法下已经没有必要，毕竟堆料不等于高品质，电源整体的设计和用料优劣，是可以通过测试反映出来的。

我们以人工测试方法为主，自动化测试为辅，使用八台Chroma 63103产生负载，Chroma 6530产生AC输入，并用安捷伦34410A数字万用表手工测量，进行电压补偿。

严苛的转换效率测试

我们以严苛的人工测试方法为准，对每一台电源进行转换效率测试。在每一个负载点都拷机二十分钟以上，等待电源达到热平衡以后再测出转换效率，并且分别测试115V电压和230V电压下的转换效率。在测试时，我们对电源每一路的电流设置都完全遵照80Plus认证的负载要求计算而来，以便和80Plus的认证报告作对比。

虽然115V电压和230V电压的转换效率测试成绩有0.5%~2%的差异，但这种差异几乎不影响电源效率的高低排名，因此下文将以分析115V电压的测试成绩为主。

反映不同负载稳定性的交叉负载测试

电源的+12V、+5V和+3.3V电压在各自带载的情况下，会影响其他几路电压的实际输出，交叉负载测试就是考察电源的+12V、+5V和+3.3V在不同负载下的输出稳定性。根据EPS 12V电源规范，我们为每一款设定了各自的带载方式，测试结果包括了电压偏离值和纹波电压两项。按照Intel的规范，+12V、+5V和+3.3V的电压偏离值不能超过±5%，+12V纹波电压不超过120mV，+5V和+3.3V纹波电压不超过50mV，测得的数值越小越好。

不能忽视的电磁干扰测试

许多玩家都想当然地以为高端电源用料十足，在抗电磁干扰方面应该没有问题，这项测试就将进行验证，包括电磁传导干扰测试和电磁辐射干扰测试两个项目。电磁传导干扰是指电源对AC电网的干扰，严重情况下会导致家电工作异常。电磁辐射干扰是指电磁波向外泄漏，长时间大剂量的照射会让人产生身体不适及损伤。

我们的测试环境是标准的3米电波暗室，该测试环境同时得到了FCC(美国联邦通讯委员会)和Nemko(挪威电器标准协会)的认证。所有的电源都将在统一的标准、条件和方法下进行测试，力求公平、公开、公正。当然，我们的电磁干扰测试仅仅是为大家提供参考，并不代表产品质量，只有3C认证及国家相关权威机构才有资格判定产品是否合格。

变态的暴涨暴跌极限测试

电源功率出现剧烈变化，或者AC电网的电压产生瞬时波动，是对电源稳定性的严苛考验，往往导致电脑蓝屏、死机。我们用动态负载模拟电源功率的剧烈变化，用AC输入电压瞬时跳变模拟输入电压的瞬时波动。

具体在测试中，动态负载测试模拟在0.75ms内，电源的每一路输出从小负载提高到65%负载，以及从35%负载提高到满载两种情况，以300W电源的+12V输出为例(假设+12V大电流为14A)，就是在0.75ms内从0.1A提升到9.2A，以及从4.9A提升到14A。并且1ms循环一次，也就是一秒时间内负载突然升高1000次，往复循环。输出电压保持在规定范围内就打“√”，否则打“×”。

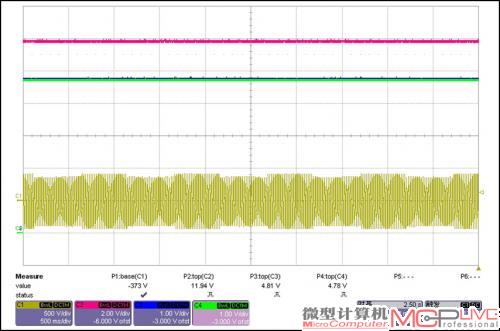

至于AC输入电压瞬时跳变测试，它模拟的是AC电网瞬间波动的情况，电源在满载状态下，输入电压在500ms内突然从230V降至170V，然后又回升到230V，以及从264V突然升至293V，然后又回落到264V这两种情况，并且循环测试。在测试图中，我们观察顶部的三根电压线(+12V电压、+5V电压和PG电压，后两个电压线重合)，如果线条平稳就表示通过，并打“√”；如果电压线出现一个个缺口，即掉压，就表示未通过，则打“×”。

阿尔萨斯1500ELA

产品资料

阿尔萨斯1500ELA是本次测试产品中功率大的一款。许多玩家只知道功率越小，提高转换效率就越困难；实际上功率越大，提高转换效率的难度同样更大；500W以上、千瓦以内功率的电源才比较容易控制功耗损失。这款电源在转换效率测试中表现欠佳，测试成绩低于其他80Plus金牌电源。不过除了转换效率和动态负载之外，它在其他测试项目中的表现都很不错，+12V电压偏离值控制在2%以内，+12V纹波电压控制在50mV以内，这对于一款1500W电源来说殊为不易。如果其价格更具亲和力一些，会在同类产品中更有竞争力。

115V转换效率测试成绩

230V转换效率测试成绩

电磁传导干扰测试成绩

电磁辐射干扰测试成绩

AC输入电压瞬时跳变(降压)

AC输入电压瞬时跳变(升压)

交叉负载大电压偏离值(正负越接近零轴越好)

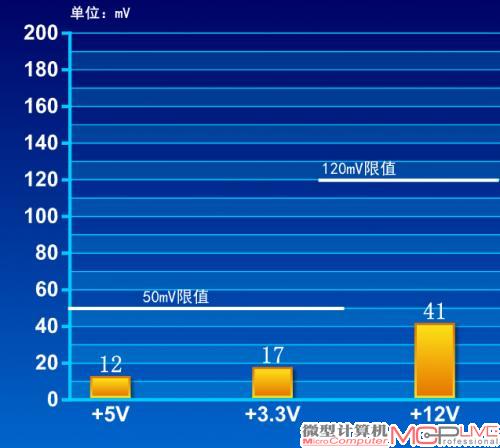

交叉负载大纹波电压(正负越接近零轴越好)

Cougar GX动能1050W

产品资料

相比其他测试产品，伟训的Cougar GX动能1050W电源搭配的丰富线材给我们留下了不错的印象。它在115V电压下的轻载、典型负载和满载转换效率分别为88.80%、89.66%和85.18%。+12V大电压偏离值低于3%，但+5V大电压偏离值达到-4.96%。+12V和+3.3V大纹波电压甚至超标。在AC输入电压瞬时跳变(升压)的测试图中，绿色的PG电压线出现了一个个缺口(由于PG电压线与+5V电压线重合，可能不太显眼)，说明没有通过该项测试。尽管如此，相对较低的售价和较高的品牌号召力仍然值得玩家关注它。

115V转换效率测试成绩

230V转换效率测试成绩

电磁传导干扰测试成绩

电磁辐射干扰测试成绩

AC输入电压瞬时跳变(降压)

AC输入电压瞬时跳变(升压)

交叉负载大电压偏离值(正负越接近零轴越好)

交叉负载大纹波电压(正负越接近零轴越好)

海盗船AX1200

产品资料

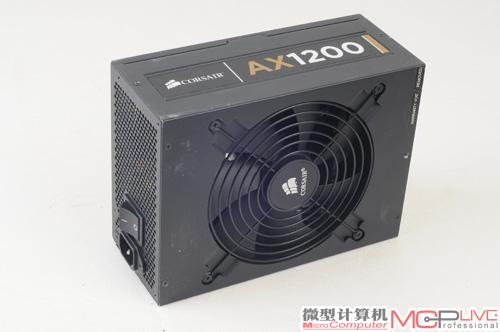

海盗船AX1200是发烧友关注度很高的一款产品。它采用全模组接口设计，外壳和线材质感都很好，并且线材数量非常充足，足以应付任何平台的使用需求。该电源在115V电压下的轻载、典型负载和满载转换效率分别为88.91%、90.58%和、86.64%，位居本次测试产品中的榜首。同时它也是唯一一款全部通过所有测试项目的电源，连极限测试都没有难得住它，电压偏离和纹波电压的表现也相当优秀。另外，曾有玩家反映海盗船AX1200的高频啸叫问题，但我们在测试过程并没有遇到，那可能是部分产品批次的问题。

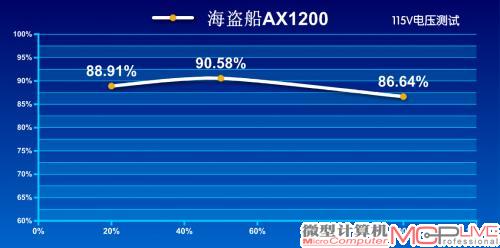

115V转换效率测试成绩

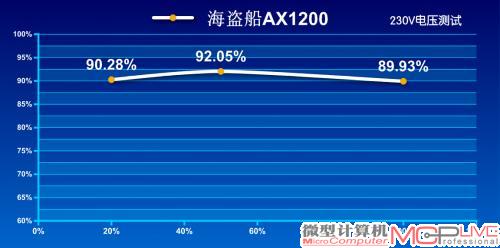

230V转换效率测试成绩

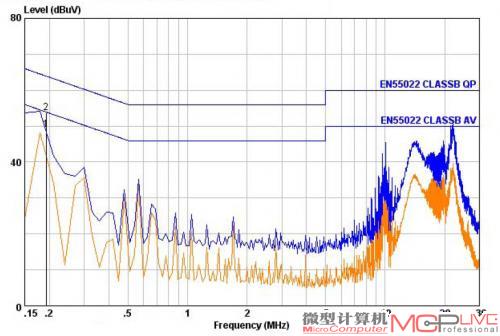

电磁传导干扰测试成绩

电磁辐射干扰测试成绩

AC输入电压瞬时跳变(降压)

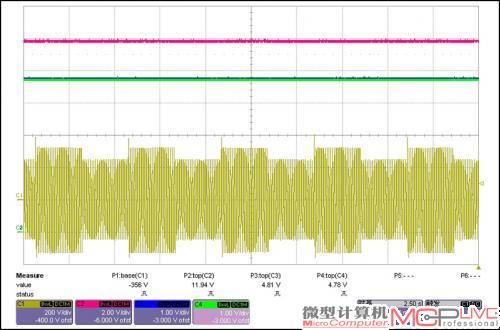

AC输入电压瞬时跳变(升压)

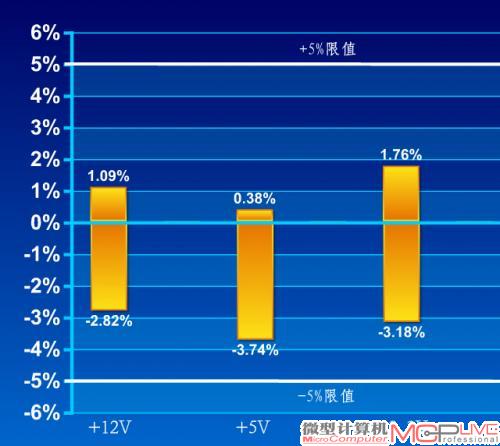

交叉负载大电压偏离值(正负越接近零轴越好)

交叉负载大纹波电压(正负越接近零轴越好)

酷冷至尊金牌龙影1000W

产品资料

酷冷至尊金牌龙影1000W也是千瓦级80Plus金牌电源中受玩家关注度较高的一款产品。它的外观和线材品质相当不错，多达8个PCI-E接口足以应付绝大多数多卡互联平台的使用需求。它的转换效率在本次测试中属于中上水平，115V电压下轻载、典型负载和满载转换效率分别为88.79%、90.14%和86.73%。在交叉负载测试中，这款产品的电压偏离表现非常优秀，+12V、+5V和+3.3V的大电压偏离值均不超过2%；但纹波电压表现有失水准，+12V大纹波电压达到了133mV。好在它通过了两项极限测试。

115V转换效率测试成绩

230V转换效率测试成绩

电磁传导干扰测试成绩

电磁辐射干扰测试成绩

AC输入电压瞬时跳变(降压)

AC输入电压瞬时跳变(升压)

交叉负载大电压偏离值(正负越接近零轴越好)

交叉负载大纹波电压(正负越接近零轴越好)

康舒R9 1100W

产品资料

康舒R系列电源受到不少发烧友的追捧，这款康舒R9 1100W电源是其新的顶级产品。和以往相同，康舒R系列电源均为原生线材，如果发烧友喜爱模组电源，不妨等待未来的康舒M9电源上市。这款电源在本次测试产品中的转换效率位居中游，115V电压下轻载、典型负载和满载转换效率分别为87.26%、89.62%和86.63%。它的电压波动控制得不错，三路电压的大电压偏离值均低于3%，并且通过了两项极限测试对电压稳定性的考验。不足的是这款产品没有通过电磁干扰测试，以及+12V纹波电压超标。

115V转换效率测试成绩

230V转换效率测试成绩

电磁传导干扰测试成绩

电磁辐射干扰测试成绩

AC输入电压瞬时跳变(降压)

AC输入电压瞬时跳变(升压)

交叉负载大电压偏离值(正负越接近零轴越好)

交叉负载大纹波电压(正负越接近零轴越好)

全汉金甲战神900

产品资料

作为全汉的顶级产品，金甲战神900电源全部采用原生接口。它的转换效率在本次测试中排名第二，115V电压下轻载、典型负载和满载转换效率达到了89.30%、90.46%和86.86%。交叉负载表现也不错，除了+12V大电压偏离值稍稍高于3%之外，其他电压偏离值和纹波电压都令人满意。而且它顺利通过了电磁干扰测试和AC输入电压瞬时跳变测试，只是在动态测试中，+3.3V电压稍稍超标。但瑕不掩瑜，对于一款不足千元的800W金牌电源来说，这样的综合素质已属于难得，值得发烧友重点关注。

115V转换效率测试成绩

230V转换效率测试成绩

电磁传导干扰测试成绩

电磁辐射干扰测试成绩

AC输入电压瞬时跳变(降压)

AC输入电压瞬时跳变(升压)

交叉负载大电压偏离值(正负越接近零轴越好)

交叉负载大电压偏离值(正负越接近零轴越好)

Thortech Thunderbolt Plus 800W

产品资料

作为Thortech的顶级产品，Thunderbolt Plus 800W电源与众不同之处在于提供了外置监控盒，通过监视屏实时了解电源的工作状态，包括各路电压、电流、功耗、内部温度和转换效率等，适合超频的发烧友使用。它在115V电压下的轻载、典型负载和满载转换效率分别为89.76%、89.83%和85.28%，高负载时效率下降偏快。这款电源的+12V、+5V大电压偏离值还不到2%，+12V、+5V、+3.3V大纹波电压为65mV、19mV和27mV，交叉负载表现不错。可惜的是它没有通过电磁辐射干扰测试和两项极限测试。

115V转换效率测试成绩

230V转换效率测试成绩

电磁传导干扰测试成绩

电磁辐射干扰测试成绩

AC输入电压瞬时跳变(降压)

AC输入电压瞬时跳变(升压)

交叉负载大电压偏离值(正负越接近零轴越好)

交叉负载大纹波电压(正负越接近零轴越好)

X7-1200

产品资料

X7-1200是第一款内地品牌的千瓦级80Plus金牌电源，许多发烧友都对这款电源非常感兴趣。它在115V电压下的轻载、典型负载和满载转换效率达到了87.28%、90.25%和86.61%，居于前五之列。在交叉负载测试中，+12V、+5V大电压偏离值低于2%，+3.3V大电压偏离值低于3%，+12V、+5V、+3.3V大纹波电压更是达到了43mV、10mV和10mV的高水平。同时它也顺利通过了两项极限测试，在综合性能方面可以和海盗船AX1200比肩。虽然其电磁传导干扰稍稍超标让人意外，但它仍不失为一款非常超值的顶级电源。

115V转换效率测试成绩

230V转换效率测试成绩

电磁传导干扰测试成绩

电磁辐射干扰测试成绩

AC输入电压瞬时跳变(降压)

AC输入电压瞬时跳变(升压)

交叉负载大电压偏离值(正负越接近零轴越好)

交叉负载大纹波电压(正负越接近零轴越好)

银欣Strider Gold 1200W

产品资料

银欣Strider Gold 1200W是银欣新上市的旗舰产品，采用全模组接口，接口非常丰富。尽管功率高达1200W，但这款电源的长度仅为18cm，而同类产品的长度往往是21cm，更短的电源长度能降低对机箱内部空间的要求。它的转换效率在测试产品中属于中上水平，115V电压下的轻载、典型负载和满载转换效率达到了88.34%、89.68%和86.93%。它的交叉负载表现一般，+12V和+3.3V的大电压偏离值在3%以内，+5V大电压偏离值在4%以内；+5V和+3.3V纹波电压不到30mV，但+12V纹波电压偏高。

115V转换效率测试成绩

230V转换效率测试成绩

电磁传导干扰测试成绩

电磁辐射干扰测试成绩

AC输入电压瞬时跳变(降压)

AC输入电压瞬时跳变(升压)

交叉负载大电压偏离值(正负越接近零轴越好)

交叉负载大纹波电压(正负越接近零轴越好)

技嘉Sumo Power Silver 1200W

产品资料

技嘉酝酿已久的Sumo系列80Plus银牌电源还未正式上市，但《微型计算机》评测室已经拿到了测试样品，在第一时间为大家揭秘。这款电源在115V电压下轻载、典型负载和满载转换效率分别为85.96%、88.66%和84.44%，由于测试手段的原因，它在80Plus认证机构测试时通过银牌认证不成问题。该电源的测试表现与康舒R9 1100W电源近似，电压波动控制得不错，三路电压的大电压偏离值均低于3%，并且通过了极限测试。不足的是它没有通过电磁干扰测试，以及+12V纹波电压超标。

115V转换效率测试成绩

230V转换效率测试成绩

电磁传导干扰测试成绩

电磁辐射干扰测试成绩

AC输入电压瞬时跳变(降压)

AC输入电压瞬时跳变(升压)

交叉负载大电压偏离值(正负越接近零轴越好)

交叉负载大纹波电压(正负越接近零轴越好)

金河田龙霸860ELA

产品资料

金河田龙霸860ELA是一款额定功率为860W的80Plus铜牌电源。这款电源在115V电压下的转换效率测试中表现偏低，轻载、典型负载和满载转换效率分别为81.91%、83.93%和79.56%，好在它在230V电压下的转换效率还不错，分别达到83.64%、86.31%和83.46%。它的+12V和+3.3V大电压偏离值低于2%，+5V大电压偏离值为3.06%，+5V和+3.3V大纹波电压小于20mV，表现较为出色，只是+12V纹波电压偏高。同时，金河田龙霸860ELA通过了两项极限测试，说明它在电压稳定性方面做得还是有一定水准的。

115V转换效率测试成绩

230V转换效率测试成绩

电磁传导干扰测试成绩

电磁辐射干扰测试成绩

AC输入电压瞬时跳变(降压)

AC输入电压瞬时跳变(升压)

交叉负载大电压偏离值(正负越接近零轴越好)

交叉负载大纹波电压(正负越接近零轴越好)

金牌都是“浮云”？

在7月下的主流与网吧电源的评测中，我们揭示了当前转换效率测试的三大问题：一是评测参数不统一，各个机构和媒体在测试时设置电源参数的随意性很大，与80Plus认证机构的测试没有可比性；二是评测手段不统一，不同的测试仪器，手工还是自动测试，都会造成千差万别的测试成绩；三是测试成绩可以被“合法”操纵，比如设定不同电压的大电流值、控制测试时的温度，都会明显影响转换效率。后的测试结果，也反映出手工测试比自动测试成绩偏低的现象。那么高端电源是否具有更大的转换效率余量，在严苛的测试条件下仍然达到应有的水准吗？

测试结果令人吃惊，在手工测试的115V电压环境下，所有电源都没有达到预期的80Plus水平。与自动测试相比，手工测试成绩偏低0.5%~2%，从而导致了这个意料之外的结果。但反过来，如果这些电源在80Plus认证机构做测试，转换效率的测试成绩会比我们的测试高出0.5%～2%，那么就可以通过对应的80Plus认证。

80Plus电源从白牌到金牌不断升级，今年下半年到明年还将迎来白金牌电源的大量上市。这场似乎无休止的效率之争，不值得包括玩家、媒体和厂商好好反思一下吗？

所以，纠结于这些80Plus金牌电源是否符合80Plus金牌的要求没有意义。我们真正要明白的是，同一台电源，在不同的测试环境下(包括测试参数、测试设备、测试方法等)可能得出千差万别的转换效率测试成绩，其偏差可达到2%甚至更高，该偏差完全可以影响电源的80Plus认证等级。这一切，都是一场数字游戏。我们可以追求高效率的电源，但却不能过分迷信转换效率，特别是在同档次产品中，大家不必过于纠结微小的转换效率差异，电源上值得关注的点还有很多。

高端电源价值何在？

如同衡量CPU的价值不仅仅是频率和核心数量，衡量电源的价值也不只是功率和转换效率。相对于主流电源，除了转换效率之外，我们对高端电源在安全健康、稳定性等方面的要求应当更高，更值得我们去关注。在此次测试中，电磁干扰测试考验的就是电源对电网是否安全，对人体是否健康；交叉负载考验的是电源在正常运行中是否稳定；两项极限测试(动态负载和AC输入电压瞬时跳变)考验的是电源在突发异常状态下是否还能稳定工作。在主流和网吧电源的测试中，一大半产品都在这些测试中折戟；高端电源则在这些测试中喜忧参半，忧的是厂商对电源基本的抗电磁干扰能力重视程度不够，喜的是高端电源在稳定性上展现了不俗的实力。

将电源放入这台特制的机箱，并用铜箔纸进行密封，再加上满载后，就开始进行电磁传导干扰和电磁辐射干扰测试。

例如在电磁传导干扰和电磁辐射干扰测试中，只有三款电源完全通过了两项测试，有六款电源通过了两项中的一项测试，剩下三款电源则全都没通过。发烧友花了数倍甚至十倍于主流电源的价钱，购买来的高端电源却连基本的安全健康都不能保证。就好比花上百万元买来豪车，却发现它的安全保障没有达到心目中的高标准，这样的结果很让人失望。

而在几乎让主流电源“团灭”的两项极限测试中，高端电源的表现明显好得多。有近半数的高端电源通过了苛刻的动态负载测试，绝大多数都通过了AC输入电压瞬时跳变测试，证明当系统功耗和AC电压剧烈波动时，这些电源仍然能稳定工作，这对于用发烧平台玩游戏和玩极限超频的发烧友来说非常重要。在交叉负载测试中，高端电源的大电压偏离值大多保持在±3%以内，甚至低于±2%；+12V大纹波低于50mV，+5V和+3.3V大纹波低于20mV的高端电源也不在少数。更优秀的电压偏离值和纹波电压，能够为不同的带载方式提供更好的稳定性，这是普通电源难以达到的。

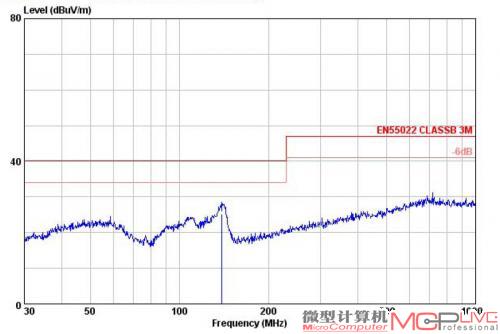

在3米电波暗室中测量电源的电磁辐射干扰。虽然我们希望每一款高端电源都通过电磁干扰测试，但事与愿违。

如何综合评价高端电源？

转换效率很重要，但并不是唯一。我们认为，首先考虑的当然是转换效率，约占30%权重；其次应该考虑稳定性，包括大电压偏离值、大纹波电压等，其重要程度与转换效率相同，也是30%；接着看电磁干扰，考察电源基本的安全性，约占15%权重；还有外观、做工、线材配备等，占有10%权重；后才是更高要求的极限稳定性测试，约占15%权重。这才是综合评价高端电源的正确方法。

点击查看清晰大图

谁撑过了“炼狱”考验？

诚然，不论是我们严苛的转换效率测试、电磁干扰测试和交叉负载测试，还是变态的两项极限测试，对于高端电源来说都是一场“炼狱”般的考验，好在这更容易让我们找出“金子”。比如海盗船AX1200电源，不但转换效率高居榜首，而且是唯一一款全部通过了其他测试项目的产品，综合品质非常优秀；又如X7-1200电源，除了电磁传导干扰稍稍超标之外，它在其他测试项目中的表现都很出色，对电压偏离值和纹波电压的控制水准甚至比海盗船AX1200还要好；还有全汉金甲战神900，转换效率排名第二，大多数测试成绩都相当不错，唯有动态负载的+3.3V电压稍稍超标，而+3.3V的实际作用在现今的系统中已经不太重要，无碍于其出色的综合素质。在本次测试中，海盗船AX1200、X7-1200和全汉金甲战神900的测试表现明显优于其他产品，因此我们决定为它们颁发《微型计算机》“编辑选择奖”。

电源极限第二弹 高端80Plus电源

本文刊登于《微型计算机》2011年8月上

如何解读测试数据和图表请点击阅读

《主流与网吧电源大考验 测试成绩解读》
